Описание

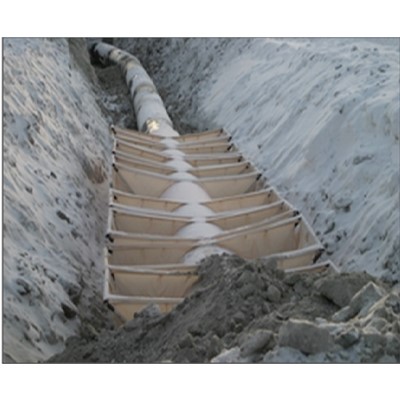

Полимерно-контейнерное балластирующее устройство представляет собой соединенные четырьмя силовыми лентами два контейнера из мягкого синтетического материала с металлическими распорными рамками. Используется для балластировки трубопроводов диаметром 325 - 1420 мм, в т. ч. плавающих в обводненной траншее, а также на болотах. Заполняется после монтажа на трубопровод грунтом из отвала или привозным минеральным грунтом. Изготавливается из высокопрочных, долговечных технических тканей соответствующих техническим требованиям. ПКБУ-МК используется для балластировки трубопроводов 325х1420 мм, в т. ч. плавающих в обводненной траншее, а также на болотах. Заполняется после монтажа на трубопровод грунтом из отвала или привозным минеральным грунтом. Каких-либо нарушений изоляционного покрытия трубопроводов, тем более всплытия участков трубопроводов, забалластированных ПКБУ-МК, за три года эксплуатации не установлено. Применение ПКБУ-МК приводит к экономии транспортных расходов в 150 раз, повышению производительности монтажа в 10 раз, экономии стоимости материалов – в 5÷10 раз по сравнению с железобетонными утяжелителями.

Ключевые слова

Балластировка трубопроводов

Технические характеристики

В чем уникальность продукта

Объем грузоперевозок сокращается в 100 - 150 раз. Стоимость материалов снижается в 3 - 6 раз. Исключается возможность повреждения изоляционного покрытия при продольных перемещениях трубопровода в процессе эксплуатации и при монтаже ПКБУ в процессе строительства, так как рамки данной конструкции не опираются на трубопровод на всех стадиях загрузки грунтом. Исключается возможность всплытия трубопроводов. Отличаются повышенной прочностью, балластирующей способностью и устойчивостью на трубопроводах. Рамки содержит прямые распорные элементы и не контактирует с поверхностью трубопровода, что исключает возможность повреждения изоляционного покрытия трубопроводов при их строительстве и эксплуатации, в том числе на участках продольных перемещений трубопроводов. Отличаются повышенной прочностью, балластирующей способностью и устойчивостью на трубопроводах. Рамки содержит прямые распорные элементы и не контактирует с поверхностью трубопровода, что исключает возможность повреждения изоляционного покрытия трубопроводов при их строительстве и эксплуатации, в том числе на участках продольных перемещений трубопроводов.

Ожидаемый эффект от использования

Срок службы не менее 30 лет.
